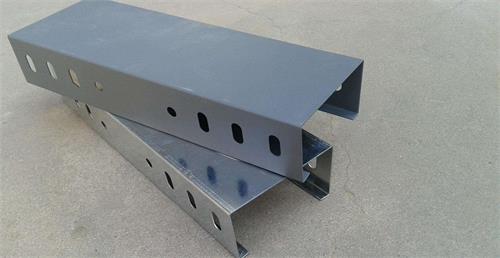

电缆桥架的接地非常重要需加以重视

发布日期：2020-10-25 09:11:18　浏览次数：2118

l 电缆桥架及其支吊架和引入或引出金属电缆导管．须进行保护接地．且须符合下列规定：

(1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。

(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm2。

(3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓。

2 当允许利用电缆桥架构成接地干线回路时．电缆桥架及其支、吊架、连接板应能承受接地故障电流．并满足热效应的要求。

3 作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

4 当利用电缆桥架作接地干线时，桥架全线各种伸缩缝和软连接处应采用铜软导线或编织铜线连接，其截面应不小于16mm2．

5 当沿电缆桥架全线单独敷设接地干线，接地干线采用扁钢时．室内敷设时其截面应不小于60mmz。室外敷设时其截面应不小于100mm2

6 电缆桥架在引入引出建筑物时，应与建筑物室内接地干线或室外接地装置相连接。

7 为了防止电化学腐蚀作用，在铝合金电缆桥架上不得用裸铜导体作接地干线。
